Axe cadre à broder

Axe cadre à broder BROTHER

Vous avez la moindre hésitation concernant la compatibilité de cet accessoire avec votre machine alors cliquez sur notre outil "Recherchez votre accessoire".

Voir détail ci-dessous pour où se trouve la pièce : la pièce en question est avec la lettre "B"

Cet accessoire est compatible avec le(s) produit(s) suivant(s) :

Pour BROTHER : Innovis Stellaire XE1
Pour BROTHER Innov'is 800E - Innovis 870SE - Innovis 880E - Innov'is 2600NV
Pour BROTHER Innov'is 1500DNV - Innov'is 1500NV - Innov'is 2200NV
Pour BROTHER Innov'is 4000DNV - Innov'is 4000NV - Innov'is 5000NV
Pour BROTHER Innov'is V3
Pour BROTHER Innov'is V7 - Innov'is V5 - Innovis V5LE
Pour BROTHER Innov'is I - Innov'is Ie
Pour BROTHER Innov'is XV

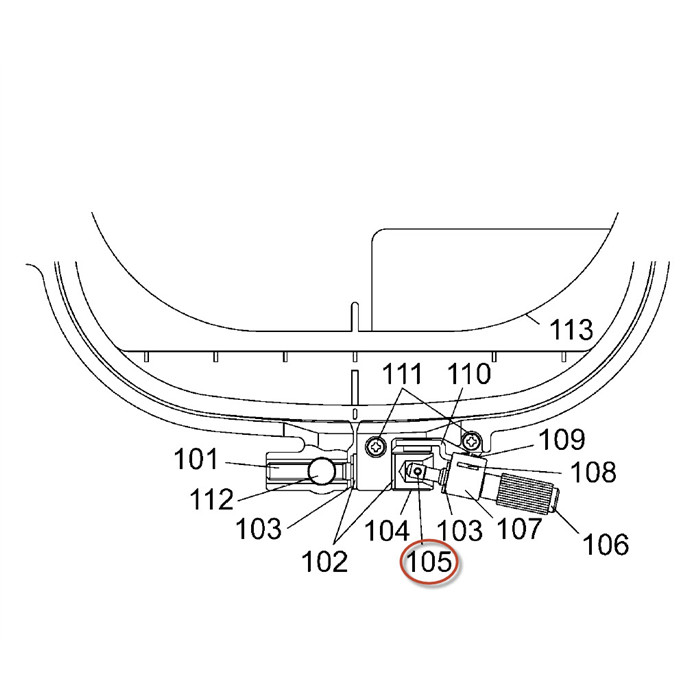

Aide ci-dessous de où ce trouve cette pièce sur le cadre



Vour pouvez également cliquer sur l'image pour l'avoir en plus grande















B) Le petit axe est dans la vis F

C) Le support gris

D) Vis permettant de maintenir l'ecrou fin

E) Ecrou fin glissé dans le support gris

F) Vis centrale qui permet de tout mettre en place et serrer le cadre



B) Le petit axe est dans la vis F et doit être emboité dans le trou où il y a 2 rainures

C) Le support gris



E) Ecrou fin glissé dans le support gris

F) Vis centrale qui permet de tout mettre en place et serrer le cadre



B) Le petit axe est dans la vis F et doit être emboité dans le trou où il y a 2 rainures

C) Le support gris

D) Vis permettant de maintenir l'ecrou fin et à présent attaché avec le support métalique mouvable

E) Ecrou fin glissé dans le support gris doit être mis avant de mettre la vis "D"

F) Vis centrale qui permet de tout mettre en place et serrer le cadre

G) Cerclips permet déviter que la vis "F" ne puisse se retirer. Ce cerclips bloque la vis contre le support gris "'C"
