Machine à boutonnière SIRUBA BH9820
Machine à boutonnière à oeillet électronique Siruba BH9820-01. Point de chaînette, moteur Direct Drive, coupe avant/après couture. Pour vestes, jeans et manteaux.
Ma liste des favoris
Ce produit a été ajouté à votre liste des favoris.

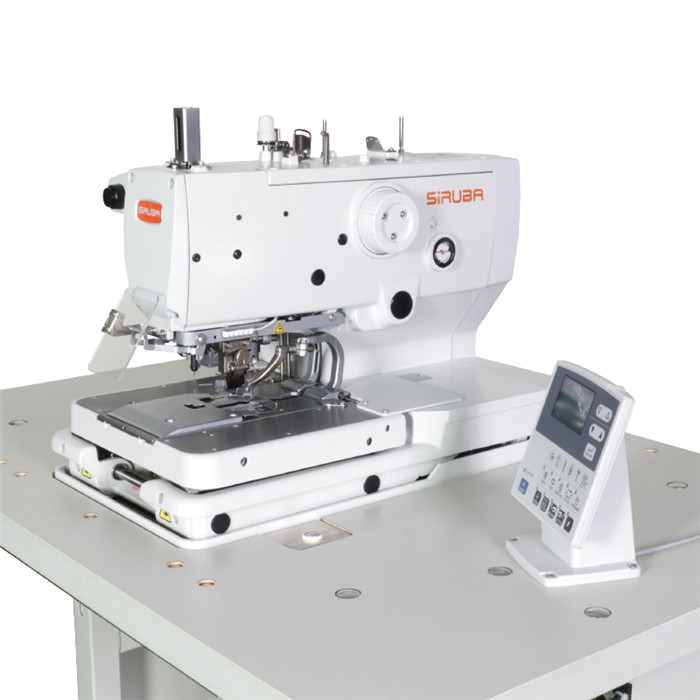

Machine à boutonnière à oeillet électronique SIRUBA BH9820-01
Remarque importante : Merci de vérifier que l'article est en stock avant la prise de rendez-vous
La Série Siruba BH9820 regroupe des automates électroniques haute performance dédiés à la réalisation automatique de boutonnières à oeillet et de boutonnières droites sur une très large gamme de vêtements.
Animée par un puissant servomoteur de 550 W et un système de transport du tissu piloté par 3 moteurs pas à pas, la série BH9820 garantit une précision géométrique parfaite et une régularité de point irréprochable jusqu'à 2 500 points par minute.
Disponible en plusieurs sous-modèles (BH9820-00, BH9820-01 et BH9820-02), cette gamme répond à toutes les exigences de production : de la haute confection de costumes et manteaux jusqu'au travail intensif du denim et des vêtements de travail lourds.
Déclinaisons de la gamme

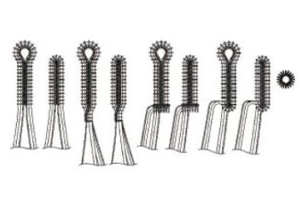

- BH9820-00 (Coupe-fil supérieur uniquement) : Idéale pour les costumes, vestes et vêtements de ville. Réalise des boutonnières à œillet de 8 à 50 mm et droites de 8 à 50 mm.
- BH9820-01 (Double coupe-fil long) : Polyvalence maximale pour vêtements masculins, confection courante et jeans. Coupe automatique du fil d'aiguille et du fil de boucleur. Longueur de 8 à 42 mm (œillet) et 5 à 42 mm (droite).
- BH9820-02 (Double coupe-fil court) : Spécialement conçue pour le denim, les jeans et pantalons lourds. Évite les retouches manuelles grâce à une coupe rase des fils en fin de cycle.
Points forts et avantages
- Entraînement ultra-précis : Guidage électronique du tissu par 3 moteurs pas à pas pour des formes d'œillets parfaitement symétriques.
- Servomoteur 550 W : Entraînement direct offrant une grande force de pénétration, un fonctionnement silencieux et une consommation électrique réduite.

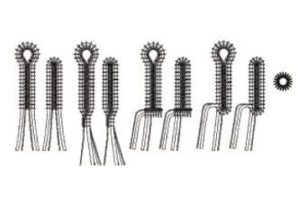

- Flexibilité des formes et longueurs : Large choix de motifs d'œillets (avec ou sans bride/point d'arrêt) et réglage de la largeur zigzag de 1,5 à 5,0 mm.
- Système de coupe pneumatique puissant : Couteau et marteau à déclenchement pneumatique pour une découpe nette sans effilocher les tissus denses.
- Sécurité intégrée : Circuit de protection avec fonction d'arrêt d'urgence automatique en cas d'anomalie de fonctionnement.
Caractéristiques techniques comparative de la gamme Siruba BH-9820
| Modèle | BH-9820-00 | BH-9820-01 | BH-9820-02 |
|---|---|---|---|
| Coupe-fil aiguille | Coupe longue | Coupe longue | Coupe courte |
| Coupe-fil boucleur | Aucun | Coupe longue | Coupe courte |
| Applications principales | Costumes, tailleurs, vestes | Vêtements masculins, vêtements de ville | Pantalons en jean, pantalons lourds |
| Autres applications | Vêtements masculins, de ville, jeans, pantalons | Costumes, tailleurs, jeans, pantalons | — |
| Fonction | Coupe uniquement le fil d'aiguille. Longueur max. de boutonnière : 50 mm | Coupe les deux fils (aiguille et boucleur) | Coupe courte des deux fils. Pas besoin de retouche manuelle |
| Longueur de couture | Œillet rond : 8-50 mm Boutonnière droite : 8-50 mm |
Œillet rond : 8-42 mm Boutonnière droite : 5-42 mm |
22-30 mm* / 14-22 mm* 18-26 mm* / 26-34 mm* 34-42 mm* |
| Système d'aiguille | DOx558 (Nm 80 - Nm 120) | ||
| Longueur du pied presseur (std) | 30 mm | 30 / 26 mm | |
| Longueur du marteau (std) | 22 mm | 24 / 20 mm | |
| Longueur du marteau (accessoire) | 30 mm | 28 / 24 mm | |
| Vitesse de couture | 1 000 à 2 500 points/min (S.P.M.) | ||
| Code d'aiguille | 0,5 à 2,0 mm | ||
| Largeur de point zigzag | 1,5 à 5,0 mm (Réglage mécanique : max 4,0 mm / Largeur zigzag max : 5,0 mm) | ||
| Largeur zigzag (réglage usine) | 2,5 mm | 3,0 mm | |
| Longueur du fil d'alimentation | 0 à 20 mm | ||
| Hauteur du pince-tissu | Hauteur standard 12 mm (jusqu'à 16 mm max.) | 16 mm | |
| Dispositif d'entraînement | Transport intermittent du tissu par 3 moteurs pas à pas (Axes X, Y, θ) | ||
| Sécurité | Circuit de sécurité avec arrêt d'urgence automatique en cas de problème | ||
| Moteur principal | Moteur AC-Servo 550 W (Direct Drive) | ||
| Pression d'air | Régulateur principal : 0,5 MPa | Régulateur marteau : 0,4 MPa | ||
| Consommation d'air | 43,2 L/min (à raison de 8 cycles/min) | ||
| Alimentation électrique | Monophasé 100V / 200V, Triphasé 200V / 220V / 380V / 400V (400 VA) | ||
| Mode de démarrage | Interrupteur manuel / Double pédale de commande | ||
| Poids des composants | Tête de machine : ≈ 120 kg | Panneau : ≈ 0,6 kg | Boîtier de contrôle : 14,2 à 16,2 kg | ||

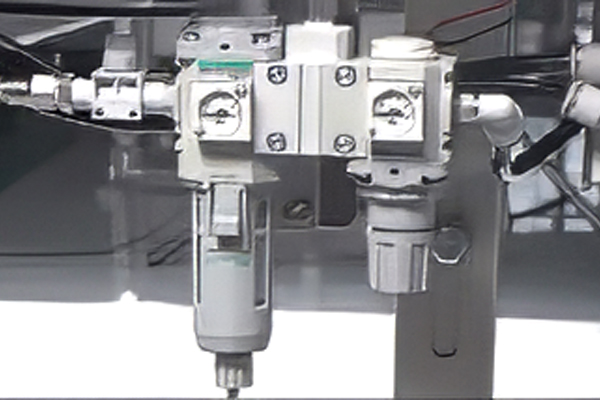

Cylindre amélioré
Orifice de raccordement amélioré pour faciliter considérablement le branchement.

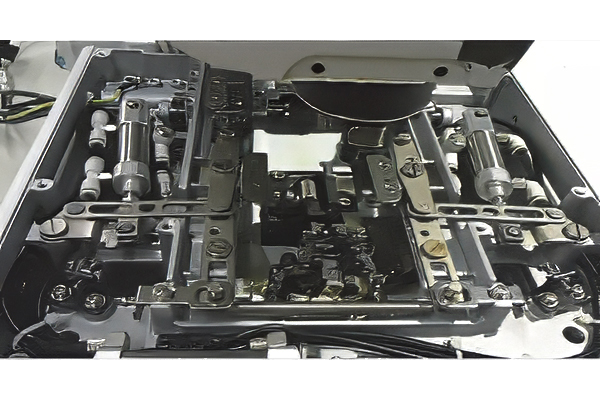

Réduction significative du bruit et des vibrations
Traitement spécial des engrenages et des cames : réduction significative du bruit et des vibrations de la machine. Après des essais scientifiques, le niveau sonore a été réduit de 8 à 10 dB par rapport aux données historiques, ce qui améliore considérablement le confort de l’opérateur.

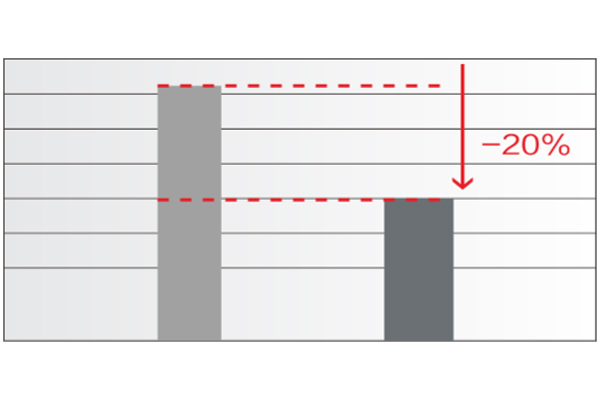

Réduction des points manqués
Amélioration du boucleur ainsi que du dispositif de relevage du fil ; la machine peut coudre différents tissus avec différents fils.

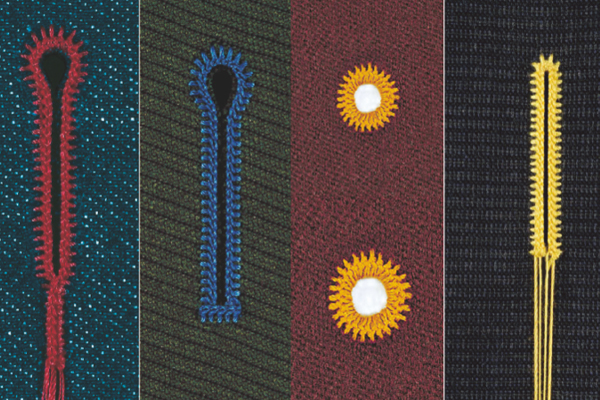

Réalisation de motifs précis
La machine est contrôlée par un système servomoteur, ce qui garantit la précision des motifs même lors d’une couture à grande vitesse. Le système de servocommande évite la vérification de la position initiale.

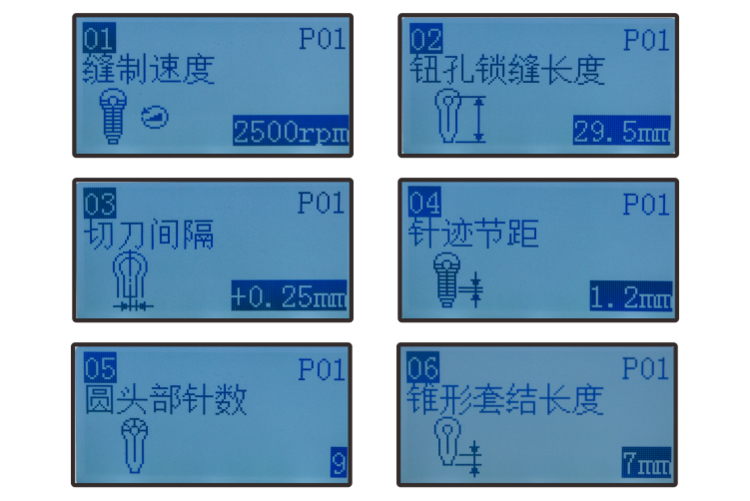

Affichage des icônes et caractères
L'affichage des icônes et des caractères facilite la compréhension

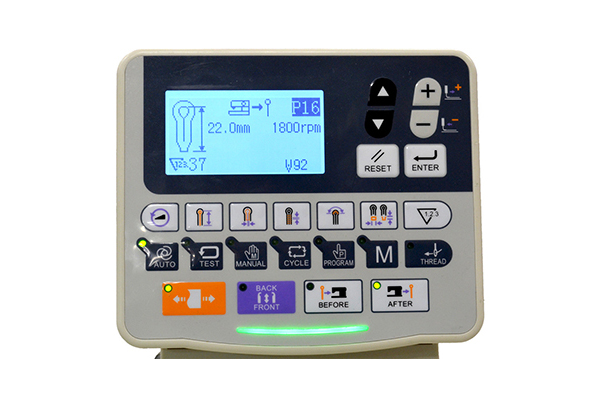

Utilisation simple
La BH-9820 est équipée d'un écran à cristaux liquides (LCD) affichant à la fois des icônes et des caractères. Que ce soit pour configurer ou visualiser les motifs, ou encore pour changer de mode de couture, son utilisation est intuitive et facile à comprendre.
Caractéristiques techniques spécifiques de la coupe-fil pour le modèle -02

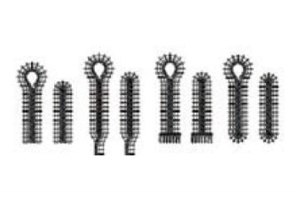

Le modèle -02 permet de coudre des motifs de grosse taille, tant pour les pantalons décontractés que pour les jeans. La longueur des boutonnières à oeillet peut varier entre 18 et 26 mm.
Réglage facile
La position et le réglage de la lame de coupe peuvent être ajustés à partir du panneau de commande. Tous ces réglages s'affichent sur le panneau de commande.

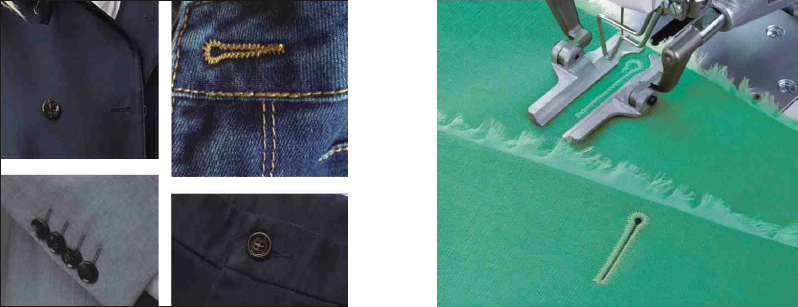

Exemples d'applications
Garantie de 2 ans pièces et main d'oeuvre suivant les conditions imposées par le fabriquant.
