Kit pantographe BERNINA
Pour quilter bord à bord
- Tout le nécessaire pour le quilt pantographe
- S'utiliser avec une vaste gamme de modèles de pantographe en papier
- Idéal pour créer de magnifiques motifs en général
Le kit pantographe comprend tout le nécessaire pour piquer facilement des motifs bord à bord. Cousez de magnifiques motifs en suivant les modèles de pantographes sur papier disponibles ou des motfis de votre propre création.

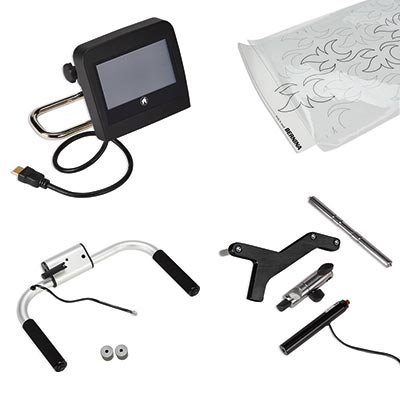

Le kit pantographe comprend :
- Poignées pantographe (fixées au dos de la machine)
- Ecran tactile arrière
- Eclairage laser
- Stylet métallique
- Support pour l'éclairage laser et le stylet
- Pantographe pour papier échantillon
- Film plastique transparent
Cet accessoire est compatible avec le(s) produit(s) suivant(s) :
Pour BERNINA Série Q en version debout (Frame) : Q24, Q20 et Q16 PLUS
Vous avez la moindre hésitation concernant la compatibilité de cet accessoire avec votre machine alors cliquez sur notre outil "Recherchez votre accessoire".
Préparation

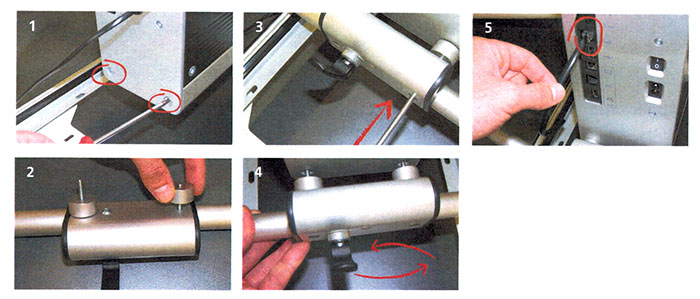

Monter l'entraînement manuel arrière
- Retirer les deux vis inférieures de la plaque arrière (1).
- Placer les deux vis de la plaque arrière au travers du support de la poignée et de la douille d'écartement (2).
- Fixer le support de poignée sur la plaque arrière avec le tournevis (3).
- Tenier la poignée et régler le dispositif de fixation rapide, puis revisser (4).
- Enficher la prise RJ11 à l'arrière de la machine (5).

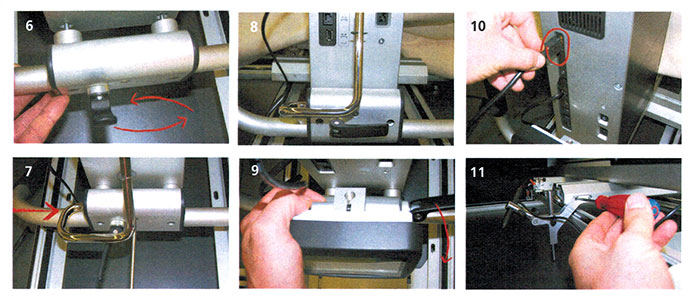

Monter le deuxième écran
Au préalable :
- Fixer le guide arrière
- Tenir la poignée et dévisser prudemment le dispositif de fixation rapide sur le support de poignée (6).
- Insérer le support d'écran latéralement dans l'ouverture du support de poignée (7).
- Placer la vis dans le trou du centre sur le support de poignée et visser.
- Revisser le dispositif de fixation rapide (8).
- Insérer l'écran depuis le haut sur le support d'écran et visser le dispositif de fixation rapide latéral (9).
- Enficher la prise HDMI à l'arrière de la machine (10).
Monter le support pour le laser et le styler
- Placer les vis dans les trous du support pour le laser et me stylet (11).
- Insérer le support pour le laser et le stylet de la machine et visser les vis avec le tournevis.
